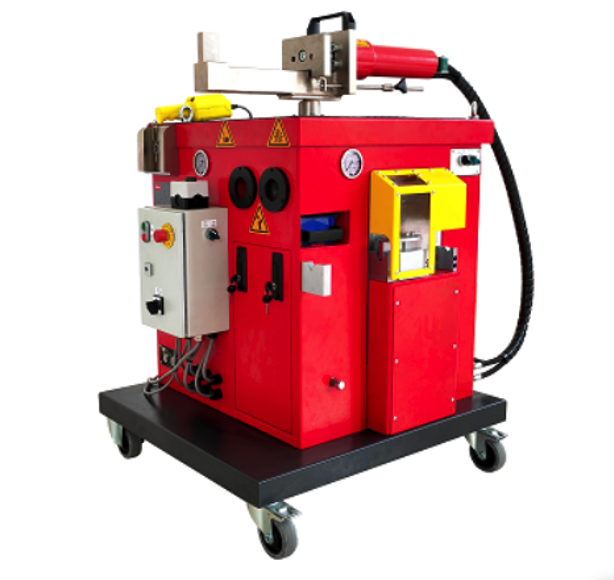

Мобильный многофункциональный центр для гибки, зачистки и развальцовки и резки труб MUPB642
Ищете надежное оборудование для металлообработки или порошковой окраски?
Мы поможем подобрать станки с учетом ваших задач и бюджета!
- Узнайте точную стоимость: цена зависит от комплектации — нажмите кнопку, чтобы связаться с нами и получить расчет.
- Быстрое оформление заказа и консультация: наши специалисты готовы ответить на любые вопросы с 09:00 до 18:00 (пн–пт).
Свяжитесь с нами любым удобным способом:
+375 (29) 105-70-88
+375 (33) 320-70-88
+375 (17) 272-50-61
bsg@belsver.by
Или отправьте запрос через контактную форму, нажав кнопку ниже. Мы свяжемся с вами в ближайшее время!
Станок работает по технологии прессовой гибки, без использования дорнов. Поэтому для получения качественного гиба необходимо соблюдение правильного соотношения диаметра трубы, толщины стенки и радиуса гиба. Например, чем тоньше стенка трубы, тем больше рекомендуется радиус гиба (зависит от Ваших требований к овальности и гофре) Технология гибки – пресс, станок арбалетного типа, гибка в горизонтальной плоскости влево и вправо.
Подходит для гибки водогазопроводных труб. Выбор угла гиба производится по шкале с упорами, точность обеспечивается концевиками и бесступенчатой регулировкой привода. Быстрая переналадка оснастки возможна благодаря специальной конструкции, не требуется дополнительного инструмента
Станок отличается простотой в управлении и очень быстрой настройкой и сменой оснастки, что позволяет сокращать время вспомогательных операций. Может использоваться только как трубогибочный станок или в сочетании с дополнительными функциями (пила, устройство для внешнего и внутреннего снятия заусенцев, устройство для формовки концов труб, устройство для предварительного монтажа врезных колец, а так же развальцовки труб на 37° давлением). Все опции могут быть встроены в трубогиб или закуплены как отдельные устройства. Подходит для любой системы измерения (метрическая, дюймовая, условные диаметры), например труба в системе 1"=33,7 мм может быть согнута оснасткой на 35 мм.

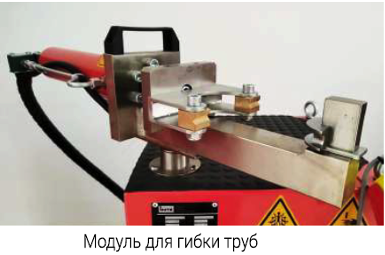

Труба вставляется между гибочным роликом и контропорой. Нажимается кнопка, контропора перемещается к трубе и зажимает её. Затем после нажатия той же кнопки начинается гибка до заданного угла гиба. Рядом с гибочной головкой находится шкала для выбора необходимого угла гиба. Процесс гибки останавливается автоматически по окончанию гибки заданного угла гиба. Такой процесс гибки позволяет догибать уже согнутую трубу для корректировки угла гиба, если было выбрано неправильное пружинение.
Технические характеристики
Станок SPC642Р без пилы в базовой комплектации
Станок MUPB642 с пилой в базовой комплектации
ОПЦИИ:

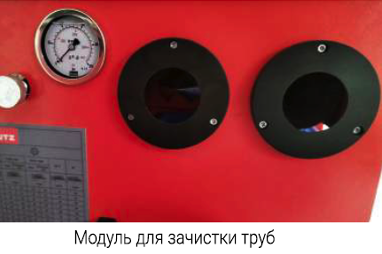

- Устройство для снятия заусенцев

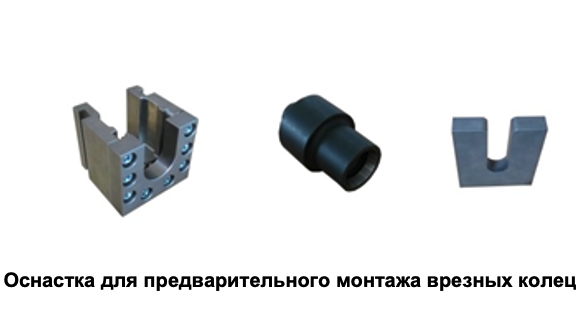

- CSPF642 устройство для предварительного монтажа врезных колец

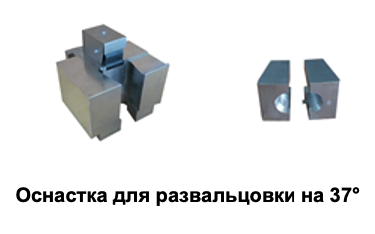

- VBG642 Устройство для раздачи концов труб на конус 37°

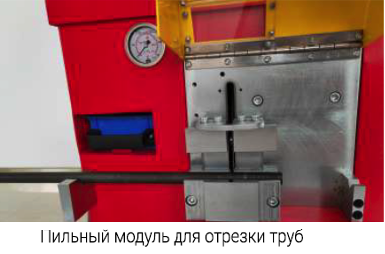

- Дисковая пила
ОСНАСТКА:
Диск для пилы 470,00
Гибочные ролики:
BM 306-012 Ø 6 мм, CLR=12 мм
BM 308-016 Ø 8 мм, CLR=16 мм
BM 310-020 Ø 10 мм + 1/8", CLR=20 мм
BM 312-024 Ø 12 мм, CLR=24 мм
BM 314-028 Ø 14 мм + 1/4", CLR=28 мм
BM 315-030 Ø 15 мм, CLR=30 мм
BM 316-032 Ø 16 мм, CLR=32 мм
BM 318-045 Ø 18 мм, CLR=45 мм
BM 322-055 Ø 20 мм, CLR=55 м
BM 325-0625 Ø 25 мм, CLR=65 мм
BM 328-0756 Ø 28 мм, CLR=56 мм
BM 330-075 Ø 30 мм, CLR=75 мм
BM 335-105 Ø 36 мм, CLR=80 мм
BM 338-095 Ø 38 мм, CLR=152 мм
BM 342-126 Ø 42 мм, CLR=126 мм (+ 1 ¼ ")
Контропоры для гибки:
MGH 0608 с прижимами из пластика для труб 6 + 8 мм
MGH 1012 с прижимами из пластика для труб 10 + 12 мм
MGH 1416 с прижимами из пластика для труб 14 + 16 мм
MGH 1820 с прижимами из пластика для труб 18 + 20 мм
MGH 2225 с прижимами из пластика для труб 22 + 25 мм
MGH 2830 с прижимами из пластика для труб 28 + 30 мм
MGH 3538 с прижимами из пластика для труб 35 + 38 мм
MGH 0042 с прижимами из пластика для труб 42 мм
Конусы для монтажа врезных колец VK 6L Конус для монтажа врезных колец для труб ø6 мм
VK 6S Конус для монтажа врезных колец для труб ø6 мм
VK 8L Конус для монтажа врезных колец для труб ø8 мм
VK 8S Конус для монтажа врезных колец для труб ø8 мм
VK 10L Конус для монтажа врезных колец для труб ø10 мм
VK 10S Конус для монтажа врезных колец для труб ø10 мм
VK 12L Конус для монтажа врезных колец для труб ø12 мм
VK 12S Конус для монтажа врезных колец для труб ø12 мм
VK 14S Конус для монтажа врезных колец для труб ø14 мм
VK 15L Конус для монтажа врезных колец для труб ø15 мм
VK 16S Конус для монтажа врезных колец для труб ø16 мм
VK 18L Конус для монтажа врезных колец для труб ø18 мм
VK 20L Конус для монтажа врезных колец для труб ø20 мм
VK 20S Конус для монтажа врезных колец для труб ø20 мм
VK 22L Конус для монтажа врезных колец для труб ø22 мм
VK 25S Конус для монтажа врезных колец для труб ø25 мм
VK 28L Конус для монтажа врезных колец для труб ø28 мм
VK 30S Конус для монтажа врезных колец для труб ø30 мм
VK 35L Конус для монтажа врезных колец для труб ø35 мм
VK 38S Конус для монтажа врезных колец для труб ø38 мм
VK 42L Конус для монтажа врезных колец для труб ø42 мм
Держатели для труб (гребенка)
GHP06X-2 Держатель для труб ø 6 мм на врезку колец
GHP08X-2 Держатель для труб ø 8 мм на врезку колец
GHP10X-2 Держатель для труб ø 10 мм на врезку колец
GHP12X-2 Держатель для труб ø 12 мм на врезку колец
GHP14X-2 Держатель для труб ø 14 мм на врезку колец
GHP15X-2 Держатель для труб ø 15 мм на врезку колец
GHP16X-2 Держатель для труб ø 16 мм на врезку колец
GHP18X-2 Держатель для труб ø 18 мм на врезку колец
GHP20X-2 Держатель для труб ø 20 мм на врезку колец
GHP22X-2 Держатель для труб ø 22 мм на врезку колец
GHP25X-2 Держатель для труб ø 25 мм на врезку колец
GHP28X-2 Держатель для труб ø 28 мм на врезку колец
GHP30X-2 Держатель для труб ø 30 мм на врезку колец
GHP35X-2 Держатель для труб ø35 мм на врезку колец
GHP38X-2 Держатель для труб ø 38 мм на врезку колец
GHP42X-2 Держатель для труб ø 42 мм на врезку колец
Держатели для раздачи на конус 37°
MF 06 Держатель для раздачи на конус 37° для труб Ø 6 мм
MF 08 Держатель для раздачи на конус 37° для труб Ø 8 мм
MF 10 Держатель для раздачи на конус 37° для труб Ø 10 мм
MF 12 Держатель для раздачи на конус 37° для труб Ø 12 мм
MF 14 Держатель для раздачи на конус 37° для труб Ø 14 мм
MF 15 Держатель для раздачи на конус 37° для труб Ø 15 мм
MF 16 Держатель для раздачи на конус 37° для труб Ø 16 мм
MF 18 Держатель для раздачи на конус 37° для труб Ø 18 мм
MF 20 Держатель для раздачи на конус 37° для труб Ø 20 мм
MF 22 Держатель для раздачи на конус 37° для труб Ø 22 мм
MF 25 Держатель для раздачи на конус 37° для труб Ø 25 мм
MF 28 Держатель для раздачи на конус 37° для труб Ø 28 мм
MF 30 Держатель для раздачи на конус 37° для труб Ø 30 мм
MF 35 Держатель для раздачи на конус 37° для труб Ø 35 мм
MF 38 Держатель для раздачи на конус 37° для труб Ø 38 мм
MF 42 Держатель для раздачи на конус 37° для труб Ø 42 мм
MF 1/4 Держатель для раздачи на конус 37° для труб Ø 1/4"
MF 3/8 Держатель для раздачи на конус 37° для труб Ø 3/8"
MF 1/2 Держатель для раздачи на конус 37° для труб Ø 1/2"
MF 5/8 Держатель для раздачи на конус 37° для труб Ø 5/8"
MF 3/4 Держатель для раздачи на конус 37° для труб Ø 3/4"
MF 1 Держатель для раздачи на конус 37° для труб Ø 1"
MF 1 1/4 Держатель для раздачи на конус 37° для труб Ø 1 1/4"
MF 1 1/2 Держатель для раздачи на конус 37° для труб Ø 1 1/2"
