Станок для развальцовки на 37º- 90 º методом «холодной накатки» PFE 660 B BUTZ
Ищете надежное оборудование для металлообработки или порошковой окраски?
Мы поможем подобрать станки с учетом ваших задач и бюджета!
- Узнайте точную стоимость: цена зависит от комплектации — нажмите кнопку, чтобы связаться с нами и получить расчет.
- Быстрое оформление заказа и консультация: наши специалисты готовы ответить на любые вопросы с 09:00 до 18:00 (пн–пт).
Свяжитесь с нами любым удобным способом:
+375 (29) 105-70-88
+375 (33) 320-70-88
+375 (17) 272-50-61
bsg@belsver.by
Или отправьте запрос через контактную форму, нажав кнопку ниже. Мы свяжемся с вами в ближайшее время!
Технология развальцовки
Технология развальцовки для создания быстрого фланцевого соединения позволяет осуществлять монтаж трубопровода в короткие сроки, обеспечивая высокий класс чистоты. В процессе развальцовки конец трубы зажимается в станке и, при помощи вращающегося конуса, развальцовывается до границ зажимной пары. Фланец одевается на трубу непосредственно перед отбортовкой. В отбортованные концы труб затем помещаются конические вставки с уплотнениями. После этого фланцы стягиваются при помощи болтов и гаек.

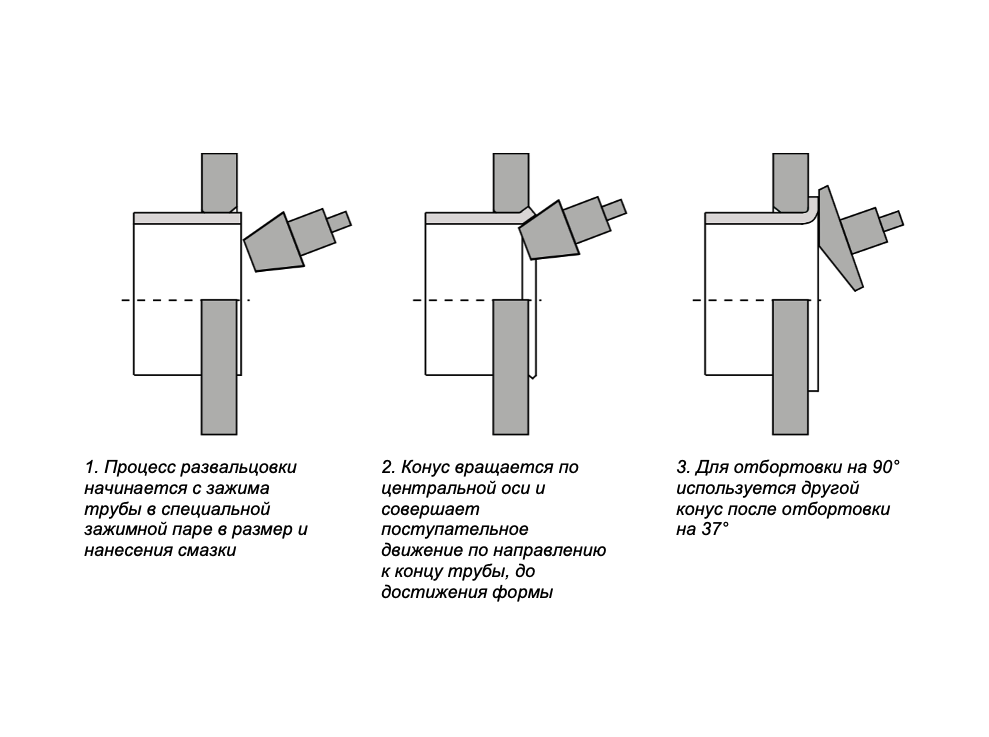

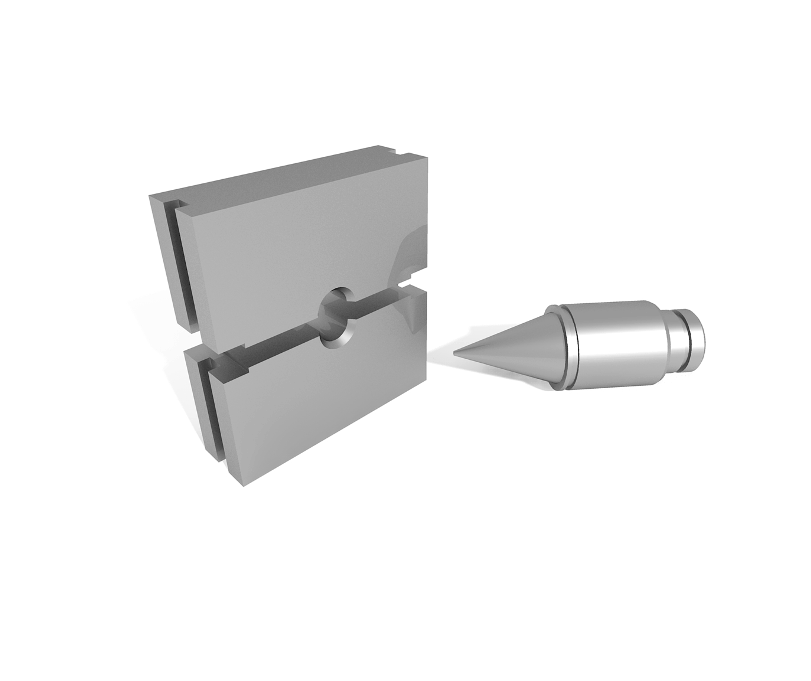

- Процесс развальцовки начинается с зажима трубы в специальной зажимной паре в размер и нанесения смазки
- Конус вращается по центральной оси и совершает поступательное движение по направлению к концу трубы, до достижения формы
- Для отбортовки на 90° используется другой конус после отбортовки на 37°

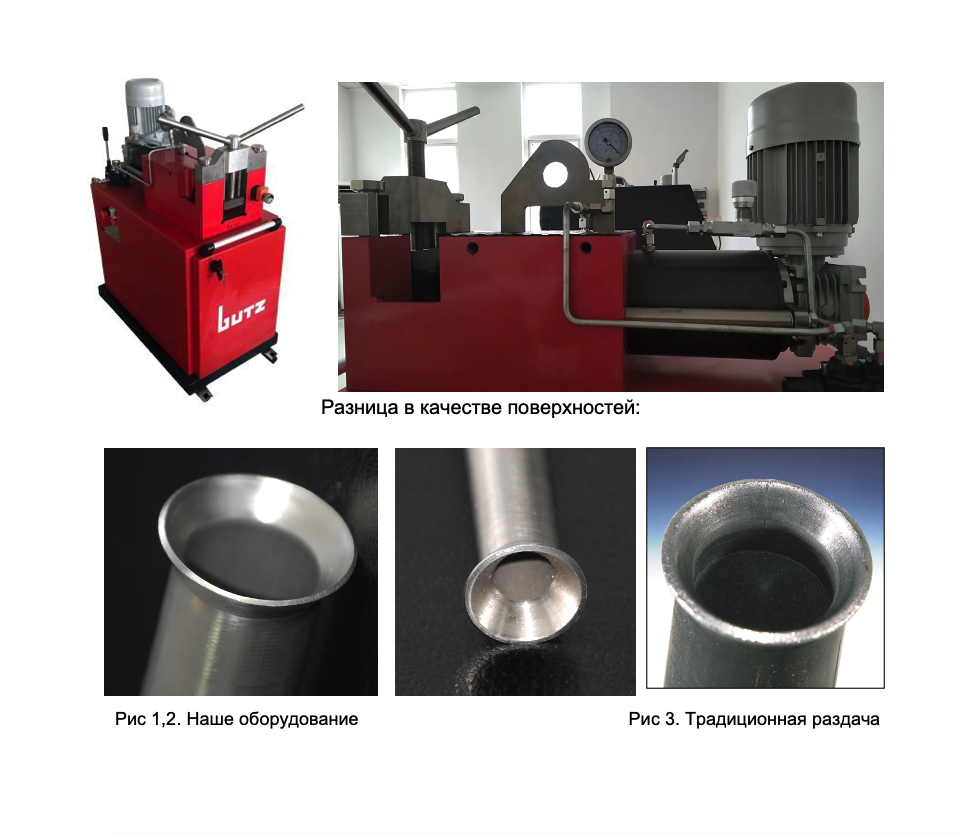

Одним из очевидных преимуществ оборудования является обработка труб после гибки с прямолинейным участком, достаточным для зажима, вместо крупногабаритных зажимных блоков, используемых на стандартных станках для формовки концов трубы.
Фланцевая система с развальцовкой на 37° применяется для трубопроводов на низкие и средние давления в широком спектре отраслей от судостроения до различных отраслей наземной промышленности, включая авиастроительную отрасль для монтажа гидравлических систем. Фланцевые системы с отбортовкой на 37 ̊ одобрены крупнейшими мировыми сообществами в области судостроения, в том числе соответствуют нормам ГОСТ по соединениям трубопроводов.

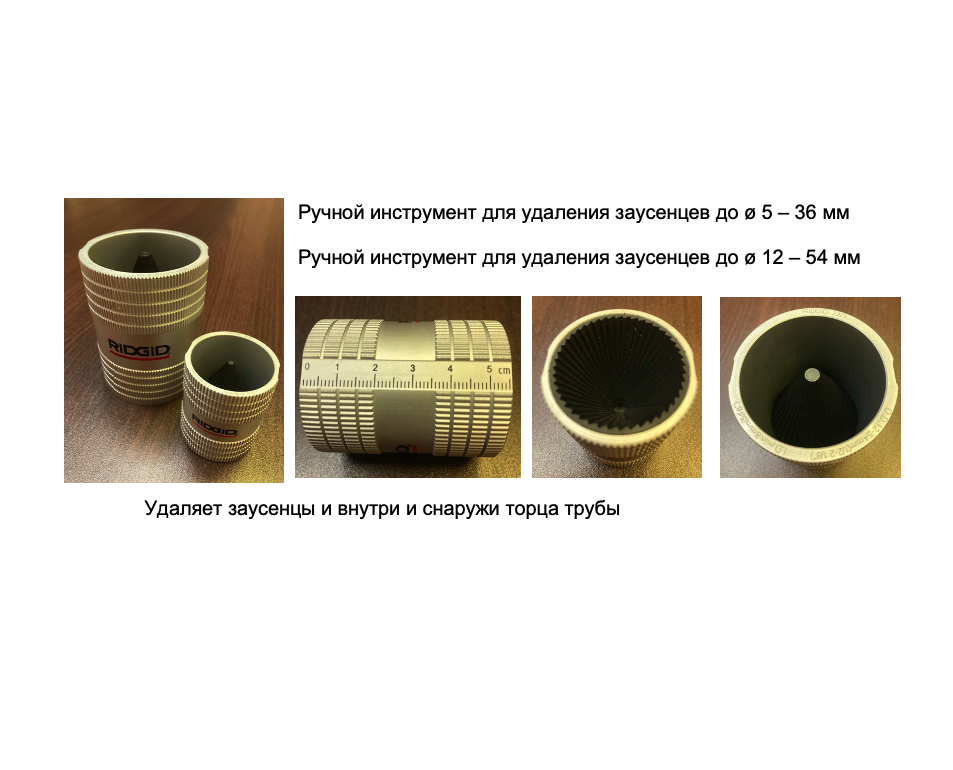

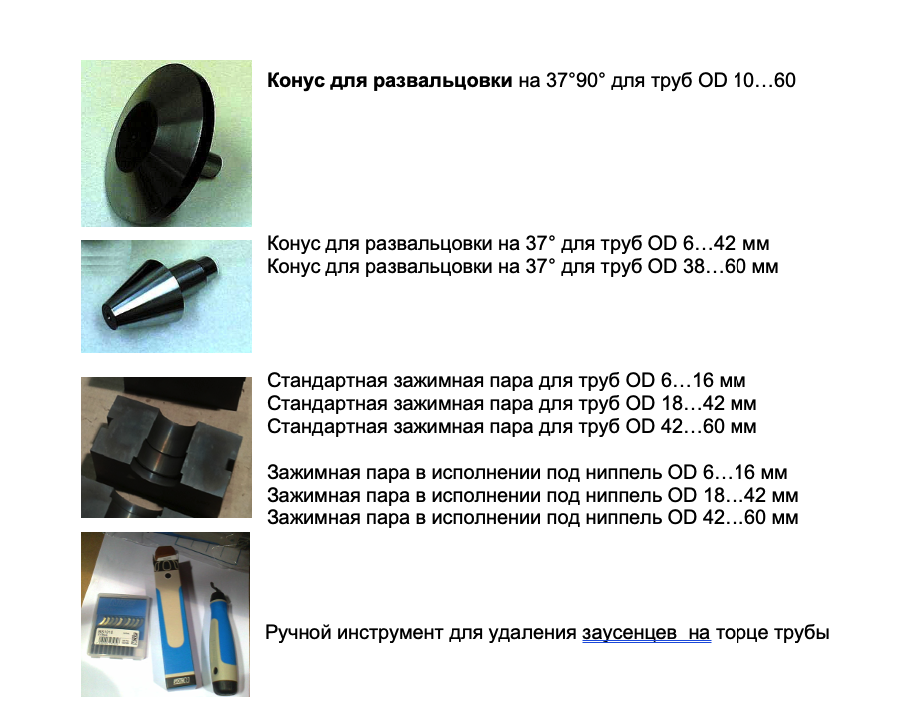

Технические характеристики
ПРИМЕЧАНИЯ:

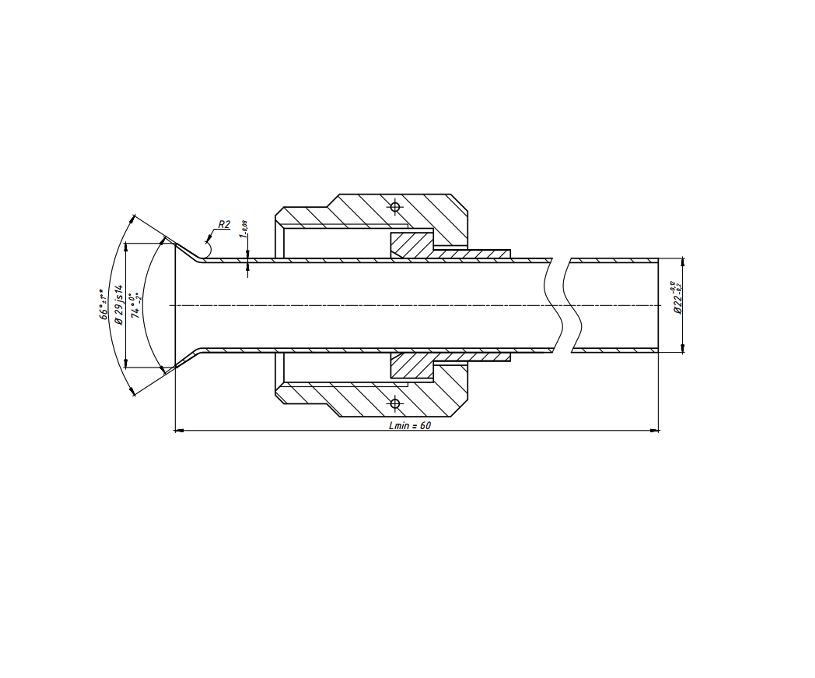

- Для правильного подбора оснастки нужны все параметры труб (материал, толщина стенки на каждый диаметр, чертежи ниппеля, а так же размер прямолинейного участка).
- На данном станке можно развальцевать так же изогнутую трубу, в том числе и на 180° в противоположную сторону, предварительно предоставив чертежи изогнутой трубы для изучения на предмет пересечения гиба со станиной. Минимальный прямолинейный участок для зажима изогнутой трубы – 40 мм.
- Оснастка проектируется в РФ и соответствует ГОСТ 13954-74 как в части исполнения развальцовки по параметрам, так и в части требования к качеству труб по допуску D9 и предельных отклонений по геометрии или предварительной их калибровки. В случае несоответствия труб вышеуказанным внешним размерам допускается изготовление зажимных пар по конкретно указанным размерам Заказчика с включением их в Договор.
- Редко используемые трубы 6х2 мм, 8х3 мм, 60х5 мм и подобные, подлежат предварительному тестированию для подтверждения возможности отбортовки в базовом исполнении или с изготовлением специальной оснастки.
- Для изготовления и проведения тестирования оснастки необходимо предоставить не менее 3 (Трех) заготовок труб с ниппелями под каждый типоразмер и конфигурацию длиной не менее 20 см.
