Разберем как подобрать гибочный инструмент чтобы избежать ошибок в производстве.
Точность гибки листового металла зависит от пары инструментов, формирующих деталь — пуансона и матрицы. Ошибка в подборе хотя бы одного параметра приводит к неправильному углу на детали, трещинам по линии гиба или преждевременному износу инструмента. В статье разберём, что такое гибочный пуансон и гибочная матрица, как они работают в паре, и дадим пошаговый алгоритм подбора под конкретный станок и чертёж.
Что такое гибочный пуансон и гибочная матрица
Гибочный пуансон — это верхний инструмент листогибочного пресса, который передаёт усилие привода на лист металла.
Гибочная матрица — это нижний инструмент с V‑образным ручьём, который задаёт геометрию гиба.
Гибочный пуансон крепится к подвижной балке листогибочного пресса через держатели инструмента (адаптеры). Во время работы он движется вертикально вниз и передаёт усилие привода на металлический лист.
Гибочная матрица устанавливается на рабочий стол пресса и служит опорой для заготовки. V-образная форма её ручья задаёт итоговую геометрию гиба.
Пуансон и матрица работают в паре. Без правильно подобранного «напарника» даже точный по параметрам пуансон не даст нужного результата на детали.

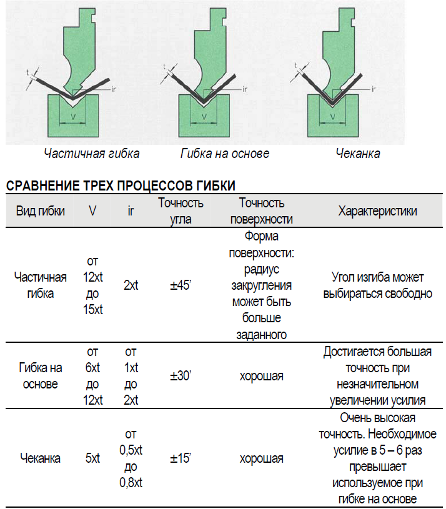

Как происходит гиб на примере воздушной гибки
Разберём самый распространённый метод — воздушную гибку:
- Лист металла базируется по задним упорам пресса, заготовка лежит на матрице, касаясь верхних краёв V-образного ручья.
- Гибочный пуансон опускается и контактирует с листом по линии гиба.
- Пуансон вдавливает металл в ручей матрицы на заданную глубину, не касаясь дна ручья.
- Металл сгибается на угол, зависящий от глубины погружения пуансона.
Как выбрать гибочный пуансон: 7 параметров
Подбор пуансона строится как последовательная проверка: сначала совместимость со станком (по системе крепления), затем соответствие чертежу детали, затем материал изготовления.
Система крепления пуансона под ваш станок
Первый фильтр — совместимость пуансона с адаптером вашего пресса. Держатель инструмента фиксирует и центрирует пуансон на балке станка. Если тип крепления не совпадает, расчёты угла и радиуса теряют смысл ещё до начала работы
Геометрия и форма пуансона по чертежу
Форма пуансона выбирается по конфигурации изделия и очерёдности гибов на чертеже. Основные типы:
- Прямые — для стандартных операций гибки;
- «Гусаки» (gooseneck) — позволяют изготавливать детали с глубокими полками, чтобы лист не упирался в тело инструмента;
- Профильные (sash) — для сложных контуров;
- Для плющения и специальной формы — под нестандартные задачи.
При нескольких последовательных гибах форму пуансона проверяют не только на текущий гиб, но и на то, будет ли инструмент мешать уже согнутым участкам детали.
Угол пуансона и компенсация пружинения
Угол на рабочей кромке пуансона определяет минимальный внутренний угол, который можно получить на детали. При выборе пары «пуансон-матрица» угол пуансона делают меньше или равным углу матрицы.
Пружинение — это возврат металла к исходной форме после снятия нагрузки. Оно зависит от толщины листа, радиуса пуансона, ширины плеча матрицы и угла гибки, материала листа; наибольшее влияние на него оказывает усилие гибки. Пружинение растёт, когда радиус пуансона большой относительно толщины листа. При слишком малом радиусе возникает отрицательное пружинение. Правильный подбор радиуса под толщину материала снижает пружинение до нуля — такое равновесие достигается методом чеканки.
Точность гиба выше, когда угол пуансона, угол матрицы и угол по чертежу близки друг к другу. Для гиба 30° по чертежу подбирают пуансон с рабочим углом до 30°.
Радиус пуансона: как рассчитать под толщину листа
Радиус кромки пуансона (R) связан с толщиной материала (S): R ≈ S, Rmin ≈ 0,5 x S
Для обычной стали радиус пуансона берут чуть меньше внутреннего радиуса, который нужен на изделии.
Расчёт различается по типу гибки:
- Свободная (обычная) гибка — внутренний радиус изделия зависит от ширины ручья матрицы (V).
- Радиусная гибка — радиус изделия равен радиусу пуансона плюс 1–10%, в зависимости от пружинения конкретного материала.
Высота пуансона и просвет станка
Высота пуансона влияет на его стоимость: чем выше и шире инструмент, тем дороже. Высоту проверяют по просвету станка. При ограниченном ходе балки чрезмерно высокий пуансон не позволит выполнить гиб.
Тоннаж и запас прочности
Пуансон подбирается с проверкой по расчётному тоннажу гиба. К этому значению добавляют запас около 10%, который покрывает допуск на толщину материала и состояние листа (ржавчину, загрязнения). Стандартные адаптеры Amada рассчитаны на 100 т/метр, и выбранный инструмент должен укладываться в этот предел с учётом запаса.
Материал пуансона: сталь и её характеристики
Материал определяет ресурс инструмента. Пуансоны из стали C45 дешевле, но уступают по стойкости пуансонам из стали 42CrMo4 при серьёзных нагрузках. От материала зависит, насколько стабильно инструмент держит геометрию кромки за весь срок эксплуатации.
Как выбрать гибочную матрицу под пуансон
Матрицу подбирают по той же логике: сначала совместимость со станком, затем геометрия, согласованная с выбранным пуансоном.
Тип крепления и совместимость со столом пресса
Матрица устанавливается на стол пресса и работает соосно с системой крепления пуансона.
Ширина V-образного ручья: свободная и радиусная гибка
Количество V-образных ручьёв и ширина их раскрытия — ключевой параметр матрицы. Для свободной гибки ширину подбирают по справочным таблицам и калькуляторам в зависимости от толщины и типа материала.
Для радиусной гибки применяется формула: V ≈ 2,2×(R+S), где R — радиус изделия, S — толщина листа.
Для свободной гибки:
V-образной матрицы должно восьмикратно превосходить толщину листа S , это правило действует до толщины S=6 мм: V=8*S
Для большей толщины листа необходимо: V=10*S или V=12*S
Раскрытие V-образной матрицы обратно пропорционально требуемому усилию:
- Большее раскрытие означает меньшее усилие гиба, но больший получаемый внутренний радиус на изделии;
- меньшее раскрытие означает большее усилие, но меньший внутренний радиус.
Угол матрицы и его связь с пружинением
Угол наклона стенок ручья компенсирует пружинение металла после снятия нагрузки. Угол матрицы делают чуть меньше требуемого угла гиба: например, 85° для получения итоговых 90° на детали. При радиусной гибке действует такое же правило: угол матрицы делается меньше для перегиба.
Радиус на плечах матрицы и качество поверхности
Радиус плеча матрицы (R) связан с риском повреждения внешней поверхности изделия при гибке. Чтобы избежать следов от гибки на детали, радиус плеча должен соответствовать условию: R ≥ 1,7 × t
где t — толщина металла. Этот параметр критичен для видовых деталей, где внешний вид поверхности имеет такое же значение, как геометрия гиба.
Почему материал и производитель инструмента решают исход гибки
Расчёты угла, радиуса и тоннажа задают правильную геометрию на бумаге. Реальный результат на прессе зависит от материала, твердости, самого инструмента. Пуансон и матрица получают циклическую нагрузку на каждом гибе, и если сталь и термообработка кромки выбраны без запаса, инструмент теряет геометрию раньше, чем окупается его стоимость.
Пуансоны и матрицы Eurostamp Tooling производятся с 1970 года из 100% итальянской стали. Изнашиваемые части проходят индукционную закалку до твёрдости 55–60 HRC. Это обеспечивает точность рабочей кромки на протяжении всего срока службы инструмента и напрямую влияет на качество каждой выпущенной детали. При серийной работе пресса без остановок на переналадку оснастки это прямое условие стабильного результата.
Подобрать пуансон и матрицу под ваш пресс
Расчёт угла, радиуса и тоннажа даёт понимание, какие параметры искать. Финальный выбор конкретной модели удобнее делать по каталогу совместимых систем крепления под ваш станок. В разделе гибочного оборудования собраны пуансоны и матрицы Eurostamp Tooling под основные типы крепления и адаптеров, включая стандарт Amada.
При сомнениях в расчёте угла, радиуса или тоннажа под конкретную деталь оставьте заявку на консультацию — инженеры нашей компании помогут подобрать необходимую оснастку под ваш пресс и чертёж.
