Пуансоны для листогиба
Пошаговый алгоритм выбора пуансона
- Определите систему крепления под ваш листогибочный пресс (тип балки, адаптеры, совместимость с Amada/Promecam и др.).
- Уточните толщину, материал листа и требуемый угол/радиус гиба по чертежу.
- Выберите форму пуансона (прямой, «гусак», профильный, для плющения) по конфигурации детали и последовательности гибов.
- Подберите рабочий угол пуансона с учётом пружинения, чтобы получить заданный угол на детали.
- Рассчитайте радиус пуансона под толщину S и тип гибки (свободная или радиусная), чтобы избежать трещин и изломов.
- Проверьте высоту пуансона по просвету станка и возможности выполнить все гибы без упора детали в инструмент.
- Рассчитайте требуемый тоннаж на метр и убедитесь, что выбранный пуансон и адаптер выдерживают нагрузку с запасом.
Подробнее рассказали в статье: как выбрать гибочный инструмент.
Полный каталог пуансонов
Полный ассортимент пуансонов по разным системам крепления можно увидеть, скачав каталог производителя.
 Каталог AMADA |
 Каталог TRUMPF |
 Каталог WILA |
 Каталог BYSTRONIC |
Что такое гибочный пуансон?
Пуансон — это гибочный инструмент, применяемый в листогибочных прессах для формования металла. Он предназначен для создания заданного угла изгиба на металлических листах и точно повторяет профиль матрицы. Этот элемент завершает процесс формовки, воздействуя на изделие сверху. Пуансон выполняет функции пресса (также известного как пресс-штемпель или шплинтон), штампа или аппарата для нанесения маркировки. С его помощью можно выдавливать детали, наносить маркировку (обычную или зеркальную) и штамповать изделия. Основная область использования пуансонов — металлообработка.
Совместимость пуансонов с ситемами креления гибочных прессов
При выборе пуансона также обращайте внимание на систему крепления вашего листогибочного пресса. У нас в каталоге представлены гибочные пуансоны для данных систем: Amada promecam style, trumph, wila и bystronic. Как правило они совместимы с различными станками европейского и китайского производства.

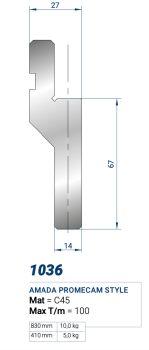

Выбор радиусных вставок (пуансонов)

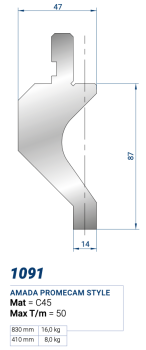

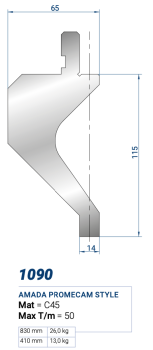

Для выбора радиусных вставок вам необходимо определиться с радиусом изгиба конечного изделия, мы готовы вам предложить радиус от 3 до 50. Сама вставка универсальна и подходит к любым листогибочным прессам, но в зависимости от системы крепления вашего станка Amada, trumph, wila или bystronic необходимо подобрать дрежатель для радиусной вставки.
Из каких материалов изготавливают пуансоны?
Все пуансоны производятся компанией Eurostamp Tooling с 1970 года, которая использует исключительно 100% итальянскую сталь. Благодаря тщательному подбору стали и индукционной закалке изнашиваемых частей до твердости 55-60 HRC, компания гарантирует точность и долговечность гибочного инструмента, а также высокое качество готовых изделий, что является важным аспектом при выборе.
Особенности пуансонов и матриц
Матрицы и пуансоны являются быстроизнашивающейся оснасткой и в зависимости от интенсивности эксплуатации могут прослужить от 3-6 лет (от 300 000 - 1000000 циклов). Чтобы продлить срок службы регулярно очищайте рабочую поверхность. Для достижения высокой точности при обработке не допускайте в рабочей области прессов заусенец, трещин и неровностей.
Вы можете купить пуансоны у нас
Мы поможем подобрать правильный размер для вашего пресса. Также мы предоставляем гарантию и сервис на все поставляемое оборудование. Работаем более 15 лет и держим честные цены для наших клиентов.
☎ +375 (29) 105-70-88
Совместимость определяется системой крепления — типом держателя, под который рассчитан пуансон. Проверьте тип адаптера на своём станке перед покупкой: при несовпадении инструмент физически не встанет на балку.
Необходимо также проверить подобранный инструмент по просвету станка и рабочему ходу верхней балки (он должен умещаться в просвет, и хода должно хватить для гибки).
Угол пуансона подбирают равным или меньше требуемого угла на детали. Для гиба 30° по чертежу нужен пуансон с рабочим углом до 30°. Точность гиба выше, когда угол пуансона, угол матрицы и угол по чертежу близки друг к другу — когда при перегибе происходит подчеканка сторон изделия.
Металл частично возвращается к исходной форме после снятия нагрузки — это пружинение. Оно усиливается при слишком большом радиусе пуансона относительно толщины листа. Радиус подбирают по формуле R≈S, где S — толщина материала.
Высоту проверяют по просвету станка — расстоянию хода балки. При ограниченном ходе слишком низкий пуансон не дойдёт до нужной глубины погружения в матрицу. Дополнительно высоту сверяют с требованиями чертежа детали.
Тоннаж гиба проверяют по расчётному усилию гиба и добавляют запас около 10% на допуск по толщине материала и состояние листа — ржавчину, загрязнения. Стандартные адаптеры Amada рассчитаны на 100 т/метр.
Сталь C45 дешевле — на пуансонах, где не требуется большой выдерживаемый тоннаж гиба и не испытывающих большие изгибающие нагрузки, можно использовать более дешёвую сталь. На пуансонах типа «Гусь» или пуансонах сложной формы лучше использовать 42CrMo.
Пуансоны Eurostamp Tooling изготавливаются из 100% итальянской стали с индукционной закалкой рабочей кромки до 55–60 HRC, что увеличивает ресурс инструмента при серийной работе.
